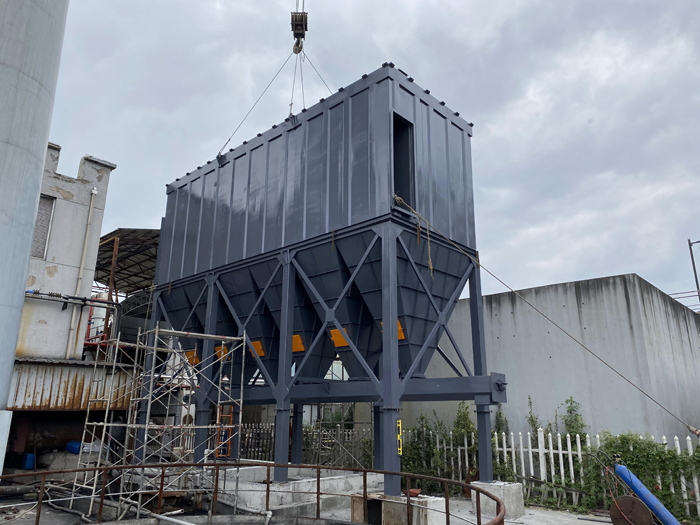

PPCS氣箱脈沖布袋除塵器
我公司研發生產的PPCS氣箱脈沖布袋除塵器具有結構簡單、易操作、清灰效 果好、運行費用低等優點。可以廣泛應用于水泥廠、化工廠、糧食加工、破 碎機和磨機等收塵系統。
本系列除塵器為戶外式，有不同室數和每室不同濾袋組成33種規格。每種有32、64、96、128袋四種。收塵室個數由3-28個，過濾面積由93-4361㎡，處理風量由-6900-314000m3h。本除塵器可負壓或E壓操作，其除塵效率可達99.9%。

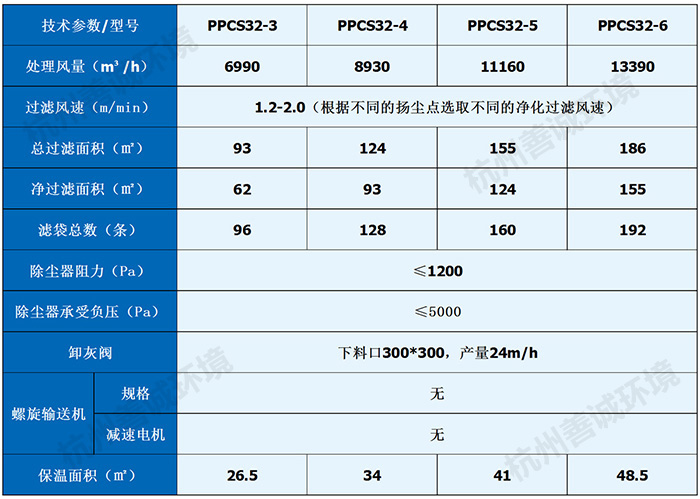

PPCS-32系列

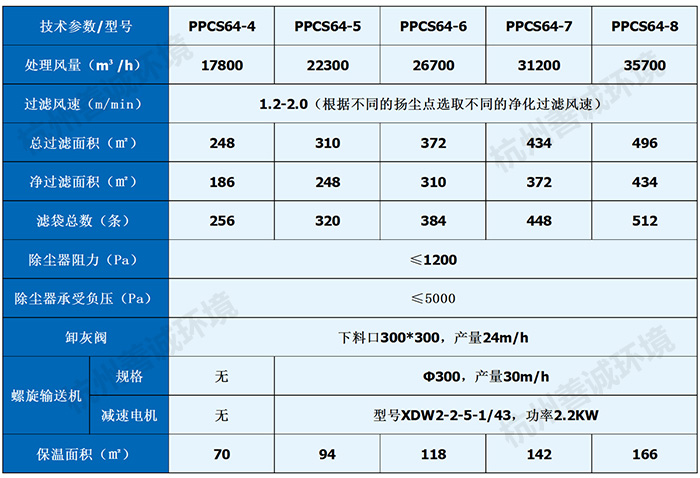

PPCS-64系列

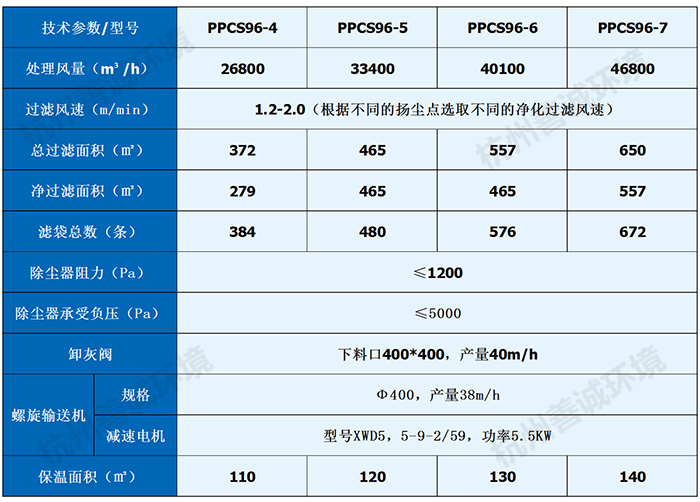

PPCS-96系列

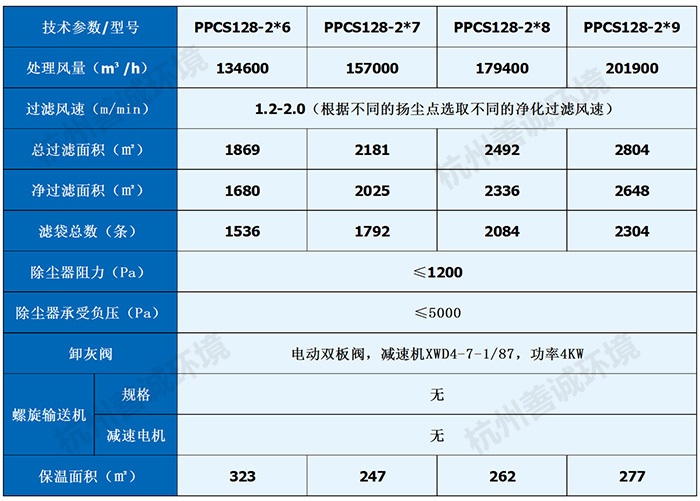

PPCS-128系列
PPCS氣箱脈沖布袋除塵器全面解析
一、產品概述與結構組成
PPCS氣箱脈沖布袋除塵器是一種高效袋式除塵設備，綜合了分室反吹和噴吹脈沖清灰技術的優點。該設備由殼體、灰斗、排灰裝置、脈沖清灰系統和支架等主要部分組成。具體結構特點包括：
?1、箱體與袋室?：采用隔板分成若干個獨立的收塵室，每個室內均設有提升閥，濾袋通過彈性漲圈固定在花板上，便于拆裝；
2、進出風系統?：進風口設在灰斗上，含塵氣體首先碰到擋灰板，氣流轉向流入灰斗，速度降低，粗顆粒粉塵直接落入灰斗，起到預收塵作用；
3、清灰系統?：配備高壓(0.5-0.7MPa)大流量脈沖閥，采用PLC程序控制器自動連續執行清灰過程；
?4、輔助部件?：包括基礎支柱、爬梯、欄桿、檢修門、壓縮空氣氣路系統等。
二、工作原理與流程
PPCS氣箱脈沖布袋除塵器的工作過程可分為過濾和清灰兩個主要階段：
?1、過濾階段?
（1）含塵氣體從進風口進入灰斗，粗顆粒因慣性直接落入灰斗底部；
（2）細塵粒隨氣流上升進入袋室，粉塵被阻留在濾袋外表面；
（3）凈化后的氣體進入濾袋內部，經凈氣室匯集到出風管排出。
2、清灰階段?
（1）當阻力達到設定值(通常1500Pa)時，清灰控制器發出信號；
（2）待清灰箱室的提升閥關閉，切斷過濾氣流；
（3）脈沖閥開啟，壓縮空氣(0.4-0.6MPa)沖入凈氣室，使濾袋急劇膨脹，粉塵層脫落；
（4）清灰完成后(約10-15秒)，提升閥重新打開，箱室恢復過濾工作；
（5）整個過程輪流對各箱室進行，保證連續過濾。
三、技術參數與性能特點
1、以PPCS96-6型號為例，其主要技術參數如下：
（1）處理風量18000～46500m3/h，根據工況可調；
（2）總過濾面積372m2，凈過濾面積310m2；
（3）收塵室數6個，每室64條濾袋；
（4）濾袋總數384條，規格φ130×2500mm；
（5）設備阻力1170～1770Pa，正常操作范圍；
（6）入口濃度<1000g/Nm3，可處理高濃度粉塵；
（7）出口濃度<30mg/Nm3，滿足環保標準；
（8）壓縮空氣耗量1.8m3/min，壓力0.4-0.6MPa。
2、性能優勢?
?（1）高效除塵?：除塵效率可達99.9%以上，對亞微米級粉塵也有良好捕集效果；
??（2）處理能力強?：可直接處理含塵濃度高達1000g/Nm3的氣體，無需前置旋風除塵器；
??（3）節能設計?：采用分室離線清灰，避免"二次揚塵"，降低能耗；
??（4）智能控制?：PLC自動調節清灰周期和強度，適應不同工況。
四、應用領域
PPCS氣箱脈沖布袋除塵器廣泛應用于以下行業：
（1）水泥行業：破碎、包裝、庫頂、熟料冷卻機、各種磨機；特殊要求：煤磨系統需增設防燃防爆措施；
（2）鋼鐵冶金行業：高爐煤氣凈化、燒結機機頭/機尾除塵；特殊要求：需耐受含硫、含鐵的高腐蝕性氣體；
（3）電力行業：燃煤電廠鍋爐煙氣治理；特殊要求：可協同脫硫、脫硝系統使用；
（4）化工制藥行業：原料粉碎、混合及包裝工序；特殊要求：需防止物料交叉污染，保障產品純度；
（5）礦山建材行業：破碎機、篩分機配套；特殊要求：適應高濃度、大顆粒工況。
特殊應用案例：在礦渣微粉生產線中，PPCS除塵器可直接處理立式磨出口濃度達500g/Nm3的氣體，排放濃度<30mg/Nm3。
五、優缺點分析
1、優勢特點
?（1）清灰效率高?：采用分室離線脈沖清灰，避免過濾與清灰同時進行導致的效率下降問題；
??（2）結構緊湊?：模塊化設計占地面積小，濾袋更換簡便(人在凈箱中操作，不與灰塵接觸)；
??（3）適應性強?：對粉塵特性不敏感，采用耐高溫濾料可在200℃以上環境運行；
??（4）自動化程度高?：PLC控制實現全自動運行，壓差或定時兩種清灰模式可選；
??（5）經濟性好?：單級系統即可實現高效除塵，節省設備投資和空間。
2、局限性
??（1）初期投資較高?：相比電除塵器等設備，初期購置成本較高；
??（2）運行能耗較大?：脈沖清灰需消耗壓縮空氣，長期運行能耗成本較高；
??（3）維護要求嚴格?：濾袋需定期更換(一般2-3年)，壓縮空氣質量要求高；
??（4）濕度敏感?：對含濕量高的煙氣需采取保溫或預處理措施，防止濾袋板結。
六、維護保養要點
為確保PPCS氣箱脈沖布袋除塵器長期穩定運行，需遵循以下維護規范：
1、日常檢查
?（1）壓差監測?：正常范圍800-1500Pa，超過2000Pa表明可能濾袋堵塞，低于600Pa需檢查是否破損；
??（2）脈沖系統檢查?：確認電磁閥動作聲音清脆，壓縮空氣壓力穩定在0.2-0.4MPa，儲氣罐每日排水；
??（3）溫度監控?：高溫應用需控制箱體溫度在濾料耐受范圍內(通常<120℃)，低溫時防止結露。
2、定期維護
??（1）月度保養?：檢查濾袋預涂灰狀況，校準脈沖閥噴吹時間(0.1-0.2秒為佳)；
??（2）年度檢修?：全面檢查濾袋磨損情況，更換破損濾袋；檢查所有密封件和提升閥氣缸。
3、常見故障處理
（1）電磁脈沖閥漏氣，可能原因是膜片損壞或氣壓平衡孔堵塞；解決方案：更換膜片或清理平衡孔，檢查壓縮空氣質量；
（2）除塵效率下降，可能原因是濾袋破損、清灰系統失效或氣流短路；解決方案：更換濾袋、檢修脈沖閥或檢查花板密封；
（3）PPCS氣箱脈沖布袋除塵器阻力異常升高，可能原因是清灰周期不合理、粉塵含水率高或灰斗積灰；解決方案：調整清灰參數，增加保溫或改進卸灰系統；
（4）提升閥不動作，可能原因是壓縮空氣含油水過多或兩位五通閥故障；解決方案：安裝氣體干燥機，定期排放冷凝水。
4、濾袋更換規范?
（1）關閉該室提升閥，切斷氣流；
（2）拆卸噴吹管，取出袋籠；
（3）將舊濾袋從花板孔取下，檢查袋籠有無變形；
（4）新濾袋安裝時確保彈性漲圈與花板孔緊密貼合；
（5）按相反順序復位所有部件。
