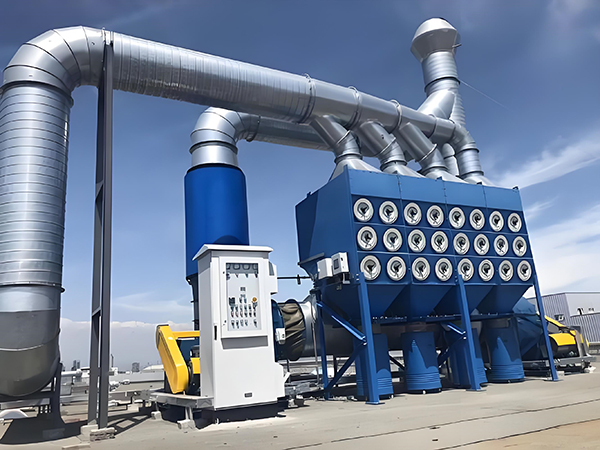

脈沖濾筒除塵器的結構主要由以下核心組件構成，其設計兼顧高效過濾與清灰功能：

1、主體結構?

?（1）箱體?：作為除塵器的外殼，包含過濾室、氣箱脈沖室及灰斗，采用焊接結構確保密封性?。

??（2）濾筒?：采用褶皺式設計，垂直或傾斜布置于花板上，過濾面積是傳統濾袋的5-7倍，材質包括聚酯纖維、覆膜等?。

2、?氣流處理系統?

?（1）進/出風管?：含塵氣體通過進風管進入，經氣流分布板均勻分散，粗顆粒沉降于灰斗，細微粉塵被濾筒攔截?。

?（2）導流裝置與分流板?：優化氣流分布，減少局部阻力?。

3、清灰系統?

??（1）脈沖噴吹裝置?：脈沖濾筒除塵器包括氣包、電磁閥、噴吹管及控制儀，通過壓縮空氣反向吹掃濾筒表面粉塵?。

??（2）灰斗與卸灰裝置?：收集脫落的粉塵，配備射頻導納物位控制器監測灰位?。

4、輔助組件?

???（1）電控裝置?：調節清灰周期及噴吹參數?。

???（2）支架與密封件?：確保設備穩固，檢修門采用泡沫橡膠條密封?。

脈沖濾筒除塵器的結構設計使其在工業除塵中具有高效、緊湊的特點，尤其適用于高濃度粉塵環境?。
