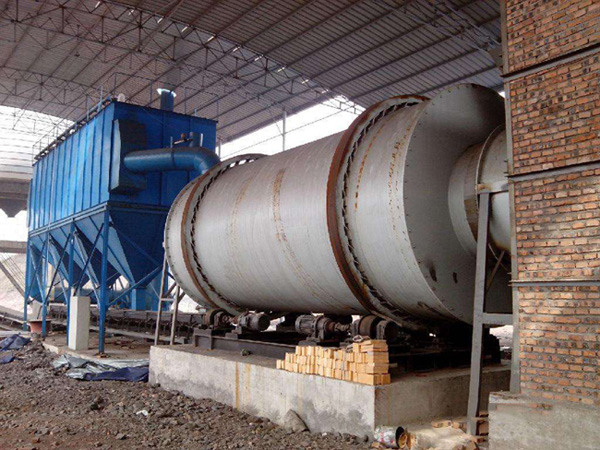

烘干機高溫布袋除塵器、專門針對在高溫易結露環境下使用的除塵設備，是用于石油焦、鈦白粉等制備的蒸汽磨、氣流粉碎機后收塵以及烘干機后收塵的首選設備。

1、采用獨特的防結露設計，具有完善可靠的抗結露安全保證措施，抗結露能力強。

2、采用高壓離線行噴脈沖清灰技術，清灰徹底，適應性強，保證了O佳的清灰強度與效果，有利于設備抗結露。　

3、采用高品質的進口濾料，具有耐高溫、防水解和耐蝕的功能，抗結露能力強。

4、除塵器氣密性極好，壓力穩定，防止空氣進入除塵器，形成局部過熱蒸汽冷凝。

5、脈沖閥能承受高溫輻射的影響，膜片使用壽命≥100萬次或≥3年。

6、提升閥耐高溫，保證在高溫下不失效。

7、獨特的卸灰閥結構，不僅耐高溫，而且氣密性極好。　

8、為防止低溫糊袋，除塵器的進氣管道及除塵器本體，均采用可靠的保溫措施。

9、溫度控制是保證該類除塵器正常運行的一項重要措施，從而有效地防止除塵器低溫結露糊袋和高溫?zé)F(xiàn)象的發生。

本設備是外濾式袋除塵器，其本體為全鋼結構，它由上部箱體、袋室、脈沖清灰裝置及排灰裝置組成：　

1、上部箱體：即凈氣室，包括換袋檢修門。根據規格不同，箱體內分若干個室，相互之間用鋼板隔開，互不透氣。每個室均有一個提升閥，以切斷過濾煙氣，采用離線清灰。

2、袋室：即過濾室，包括花板、濾袋組件，含塵氣體進出口。

3、脈沖清灰裝置 ：包括脈沖閥、電磁閥、提升閥及氣路系統。

4、排灰裝置：包括排灰閥、灰斗。

1、過濾　

在系統主風機的作用下，含塵氣體從除塵器的進風口進入，在擋流板作用下，便轉向流入灰斗。同時，由于流速減慢，加上慣性及粉塵的自重作用，較粗顆粒粉塵直接落入灰斗，起到了預收塵的作用。有利于提高濾袋的使用壽命。其它較輕細粉塵隨氣流向上并吸附在濾袋的外表面上，經濾袋過濾后干凈的氣體進入上箱體凈氣室并匯集由出風管排出。灰斗中的粉塵定時或連續由排灰裝置卸出。

2、清灰及自動控制

隨著過濾工況的不斷進行，濾袋外表面上的粉塵越積越多，設備的運行阻力逐漸增加，為了保證系統的正常運行，除塵器阻力的上限通常維持在1200～1600Pa范圍內，當超過此限定范圍，由清灰控制器定時或定阻地發出指令，也可用手動來進行三狀態清灰。

本除塵器采用循環分室離線脈沖清灰方式，其清灰過程是清灰控制器發出信號，首先令一個袋室的提升閥關閉以切斷該室的過濾氣流，然后打開脈沖閥，在極短的時間（0.1～0.2秒）向箱內噴入0.5～0.7MPa的壓縮空氣。壓縮空氣在箱內高速膨脹，使濾袋產生高頻振動變形，再加上逆氣流的作用，使濾袋外表面所附的塵餅變形脫落。在粉塵充分沉降后，提升閥打開，此室再次進入過濾狀態，而且避免了噴吹清灰后產生的粉塵二次揚塵。經一定的時間間隔后再對下一室離線清灰，如此逐室循環清灰。

3、溫度控制

溫度控制是保證除塵器正常運行的一項重要措施，從而有效的防止除塵器低溫糊袋和高溫?zé)F(xiàn)象的發生。本除塵系統設計時采取如下措施：

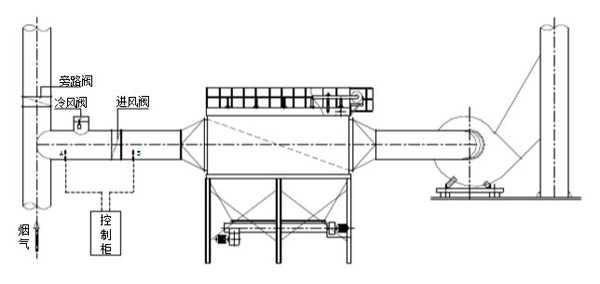

為防止低溫糊袋,除塵器的進氣管道及除塵器本體，需采取保溫措施，同時，當煙氣溫度低于露點以上20℃時，除塵器電鈴自動報警，提示操作工采取升溫措施，當煙氣溫度接近于露點時，除塵器將自動關閉進風，煙氣切換到旁路煙道，旁路閥打開，煙氣進入旁路煙道排空，確保除塵器的安全運行。

煙氣溫度一旦高于除塵器正常使用溫度，自動控溫裝置啟動冷風閥，放進冷風，同時電鈴自動報警，提示操作工采取降溫措施；當煙氣溫度降至正常使用溫度時，冷風閥自動關閉，操作也恢復正常；當采取放冷風后，煙氣溫度仍超過除塵器的允許O高溫度時，進風閥會自動關閉，旁路閥打開，煙氣進入旁路煙道排空，確保除塵器的安全運行。

1、烘干機高溫布袋除塵器選型的主要技術參數為風量、風速、氣體溫度、含塵濃度與濕度等，表中所列處理風量?jī)H供參考，實際選型時應根據工藝設計的風量和風速算得凈過濾面積，再結合煙氣和粉塵特性，如氣體溫度、含塵濃度等因素選型。采用的濾料則根據入口濃度、過濾風速、氣體溫度、濕含量等確定。

2、當系統負壓超過6000Pa時，需要事先說明，以便加強殼體強度和剛度。

3、本除塵器采用螺旋輸送機和剛性葉輪卸料器卸料，可根據用戶要求調整輸灰和卸灰裝置。

4、表中所列的允許入口溫度為采用滌綸針刺氈濾料時的連續使用溫度，若溫度高于濾料的使用溫度，需采用耐溫性能更高的濾料或采取相應的降溫措施。

5、設備安裝在室外時，請用戶考慮防雨措施。

1、按設備清單驗收有無不符現象，同時檢查有無運輸造成的損壞情況，如有損壞應及時修復，保證設備性能完好；

2、安裝前必須仔細閱讀說明書及所提供的技術資料，嚴格按要求進行安裝；

3、安裝地基應平整堅固，再按安裝具體位置及外形安裝圖尺寸劃線。留預埋鋼板，找水平，將設備固定住；

4、對上下殼體進行組裝時，為防止變形及碰撞，請用設備上吊鉤吊裝。聯結法蘭間應加密封材料，對正后用螺栓均勻緊固；箱體、袋室灰斗、管路所有焊縫不得有焊渣、氣孔等影響密封性的缺陷；各檢修門連接處嚴禁漏風。整個除塵器系統要保證其氣密性，漏風率小于5%；

5、濾袋在搬運和安裝過程中應特別小心，防止濾袋與硬物或尖角物相碰，嚴禁踩袋、重壓，以防濾袋破裂影響除塵效果。安裝濾袋的方法是：先將濾袋由箱體花板孔中放入袋室，然后將袋口上部的彈性漲圈捏成凹形，放入花板孔中，再使彈性漲圈復原，并壓緊在花板孔周圍；安裝袋籠時應嚴格檢查，必須保證各袋籠無毛刺、無變形方可安裝，袋籠從袋口輕輕插入，直到袋籠上部的護蓋確定壓緊在花板上為止。而且O每裝一個濾袋就裝一個袋籠，以防踩壞濾袋；

6、安裝噴吹管時，要求把噴嘴對準濾袋的中心；

7、安裝壓縮空氣管路時，管道內要除去污物，安裝后要試壓。

1、設備運行中，應設專人進行管理，并做好運行記錄。

2、管理人員應熟悉除塵器原理、性能、使用條件，并掌握運行參數的調整和設備維修方法。

3、卸灰閥、輸灰裝置等機械運動部件應按規定注油和換油，發現有不正常現象應及時排除。

4、儲氣罐、氣源三聯件中的油水分離器應每班排污一次，油霧器要經常檢查存油情況，及時加油。

5、脈沖閥如發生故障，應及時地排除，如內部有雜質、水分等異物，應及時清理，膜片損壞應及時更換。

6、定期檢查氣缸及各法蘭面情況 ，如發現漏氣，應及時更換密封圈。

7、檢修門上的密封條，如有損壞和老化，應及時更換。

8、定期測定工藝參數，如煙氣量、溫度、濃度等，發現異常，應查找原因并及時處理。

9、定期檢查氣路系統、排灰系統工作情況，發現異常及時排除。

10、除塵器在正常工作時，排灰卸灰裝置不能停止工作。
